Tube ondulé en acier inoxydable (CSST) est aujourd’hui l’un des moyens les plus courants d’acheminer le gaz naturel à l’intérieur des bâtiments résidentiels et commerciaux. Mais la sécurité de la CSST ne se décide pas par un seul résultat de test ou un seul certificat. En pratique, un système CSST sécuritaire est la combinaison de quatre éléments : la résistance à la corrosion et la durée de vie à la fatigue de l'acier inoxydable lui-même, la précision du processus d'ondulation, la qualité des raccords et des vannes installés à chaque extrémité, ainsi que la liaison électrique et la protection mécanique appliquées lors de l'installation. Si l’un de ces maillons est faible, l’ensemble de la conduite de gaz devient un risque, quelle que soit son apparence extérieure.
Ce que couvre réellement la sécurité de la CSST
CSST est un tube continu et flexible en acier inoxydable avec un profil de paroi ondulé. Il a remplacé les tuyaux rigides en fer noir dans de nombreuses applications, car il est plus rapide à acheminer, comporte moins de joints et peut mieux absorber les tassements des bâtiments et les mouvements sismiques que les tuyaux rigides. Moins de joints signifie moins de points de fuite potentiels, ce qui constitue le principal argument de sécurité de la CSST.
Cependant, la conversation sur la sécurité s’arrête rarement au tube lui-même. Une installation CSST complète comprend les connecteurs, les vannes à bille, les tés, les boîtes murales, les manchons de protection et le conducteur de liaison. Les analyses d'incidents industriels montrent à plusieurs reprises que la plupart des fuites de gaz se trouvent aux extrémités des raccords, et non à long terme dans le tube ondulé. C'est pourquoi un le système CSST sécuritaire doit être évalué comme un assemblage complet , du compteur de gaz ou du collecteur à l'entrée de l'appareil.
Pourquoi le tuyau seul ne suffit pas
Les prescripteurs se concentrent parfois uniquement sur la qualité de l’acier inoxydable et l’épaisseur de la paroi, puis supposent que l’ensemble du système est sûr. Mais la fiabilité du tube dépend de ses terminaisons. Un raccord mal assorti, un écrou trop serré, un coude non protégé ou l'absence de liaison électrique peuvent tous annuler les avantages matériels de l'acier inoxydable 304. Lorsque vous planifiez une installation CSST, pensez à partir de l'appareil vers l'arrière : qu'est-ce qui touchera le gaz, qu'est-ce qui maintiendra le joint ensemble et comment la conduite sera-t-elle protégée là où elle traverse les murs ou les armoires.
Sécurité au niveau des matériaux : qualité d'acier inoxydable, ondulation et corrosion
La sécurité de la CSST commence à l'usine. La plupart des produits CSST de qualité sont fabriqués à partir d'acier inoxydable austénitique 304, une nuance présentant une résistance bien documentée à la corrosion générale, une bonne ténacité à basse température et des propriétés mécaniques stables sur une large plage de températures de fonctionnement. Pour les applications gazières, 304 est la référence ; pour les environnements côtiers ou industriels agressifs, certains projets passent au 316 ou ajoutent une couche extérieure résistante à la corrosion.
Le profil ondulé n'est pas seulement un élément de flexibilité. Les ondulations annulaires répétées répartissent la contrainte de flexion sur une plus grande surface, ce qui atténue l'impact des vibrations des appareils à gaz et évite les contraintes localisées en un seul point. Lorsque le pas et la profondeur de l'ondulation sont produits de manière constante, le tube présente également un comportement en fatigue prévisible sur de nombreuses années de cycles de pression. Notre examen technique de comment la conception ondulée réduit le risque de fuite explique pourquoi la géométrie compte autant que la métallurgie.
Le tableau ci-dessus reflète un schéma courant des rapports de défaillance sur le terrain : les risques énergétiques les plus élevés, tels que les arcs induits par la foudre dans un système non lié, constituent la plus grande menace, tandis que le matériau de base en acier inoxydable lui-même est rarement la principale cause de défaillance. Les niveaux de risque réels dépendent fortement de votre environnement d’installation.
Considérations sur la corrosion dans les installations réelles
L'acier inoxydable 304 peut subir des piqûres ou des fissures par corrosion sous contrainte lorsqu'il est exposé à des chlorures à des températures élevées. L’air salin côtier, les sels de déglaçage déposés dans un garage ou les produits chimiques de nettoyage stockés près de la conduite de gaz peuvent tous créer un micro-environnement riche en chlorures. Pour ces situations, un Tuyau de gaz en acier inoxydable résistant à la corrosion avec protection améliorée en alliage est un choix plus défendable qu’un tube jaune standard recouvert de PVC. Le mode de fabrication est également important : une surface lisse issue d'un processus de formage et de recuit propre laisse moins de sites de corrosion.

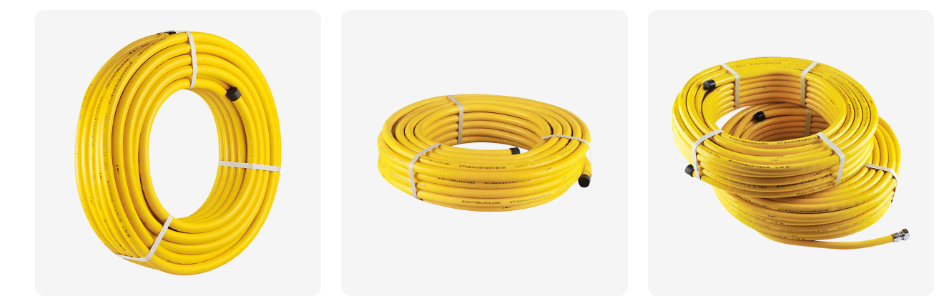

Tuyau de gaz ondulé en acier inoxydable, résistant à la corrosion, fourniture ZLR-05, vente en gros Zhejiang Zhenlong est un fournisseur chinois de tuyaux de gaz ondulés en acier inoxydable, résistant à la corrosion, ZLR-05, et une société OEM/ODM, The Sta... Voir le produit → Si vous sélectionnez le tube principal pour un système de canalisations de gaz complet, recherchez des certificats de matériaux vérifiés et une géométrie d'ondulation uniforme. Un Tuyau de gaz ondulé en acier inoxydable 304 avec une épaisseur de paroi constante vous donne une base de référence prévisible pour la pression nominale, les performances de flexion et la durabilité à long terme.
Tuyau de gaz ondulé en acier inoxydable 304, vente en gros, ZLR-02, fournisseurs, entreprise Zhejiang Zhenlong est un fournisseur chinois de tuyaux de gaz ondulés en acier inoxydable 304 en gros ZLR-02 et une société OEM/ODM, l'acier inoxydable 304... Voir le produit → Risques d'installation : collage, flexion et protection mécanique
Les erreurs d’installation provoquent plus d’incidents de sécurité CSST que de défauts matériels. Le problème le mieux documenté concerne les dégâts causés par la foudre. Si un système CSST n'est pas relié électriquement, un coup de foudre à proximité peut induire une différence de potentiel électrique entre le tube et le métal mis à la terre à proximité. Cette différence de potentiel peut créer un arc à travers la fine paroi en acier inoxydable, produisant une fuite en trou d’épingle. Les codes nationaux, y compris la NFPA 54 aux États-Unis, exigent désormais une caution pour les systèmes CSST. Cette étape n’est pas facultative, quelle que soit la facilité d’acheminement du tube.
La protection mécanique est le deuxième facteur majeur d’installation. Le CSST peut être plié à la main, mais uniquement dans le rayon de courbure minimum indiqué par le fabricant. Une flexion répétée au même point, un pli près d'un connecteur ou un contact brusque avec un goujon métallique peuvent tous créer une concentration de contraintes qui finit par se fissurer. Pour les conduites traversant les sols, les murs ou les armoires, une enceinte de protection est fortement recommandée. C'est exactement pourquoi le le coffret électrique mural est devenu la nouvelle norme de sécurité pour les tuyaux de gaz domestiques : il fixe le tube dans un chemin défini, le maintient à l'écart des arêtes vives et offre aux installateurs une surface propre pour le raccordement de la vanne.
Pour les installations dissimulées, choisissez un boîtier de protection pour mur enterré correctement évalué. Un bien conçu Boîte de commutation murale enterrée en acier inoxydable pour tuyau de gaz domestique sert à la fois de protection mécanique et d'interface structurée pour la vanne d'arrêt, de sorte que le tube flexible ne supporte jamais le poids de la vanne ni la contrainte du mouvement de la paroi.
Boîte de commutation murale enterrée en acier inoxydable en gros pour tuyau de gaz domestique Fournisseurs, Co Zhejiang Zhenlong est un boîtier de commutation mural enterré en acier inoxydable en gros en Chine pour les fournisseurs de tuyaux de gaz domestiques et la société OEM/ODM, The Stainless... Voir le produit → Raccords et vannes : où commencent réellement les fuites
Lorsque les installateurs et les propriétaires décrivent une fuite de CSST, le point de défaillance se situe presque toujours au niveau d'un raccord fileté, d'un écrou à compression ou d'un corps de vanne, et non au milieu d'un tube. Cette simple observation explique pourquoi les raccords ne sont pas une réflexion secondaire ; ils constituent la couche critique pour la sécurité de l’ensemble du système de distribution de gaz.
Des robinets à tournant sphérique à base solide isolent l'appareil pour la maintenance. Les tés distribuent le gaz à plusieurs points de vente. Les boîtes murales amènent la terminaison dans une position contrôlée. Chaque composant doit avoir une géométrie d'étanchéité qui correspond à l'extrémité du tube ondulé et le type de filetage doit correspondre à votre code de gaz local (par exemple, NPT en Amérique du Nord ou BSP dans de nombreux autres marchés). Lorsque la tubulure, le connecteur et la valve proviennent du même fabricant, la compatibilité est documentée ; Mélanger des marques sur une conduite de gaz est un risque d'installation courant mais évitable.
Si le travail nécessite une durabilité supplémentaire dans une cuisine ou un environnement industriel, prenez le temps de réviser comment choisir correctement un tuyau de gaz en acier inoxydable enveloppé de métal avant de préciser l'assemblage. L'emballage métallique ajoute de la résistance à l'abrasion et de la résistance mécanique, mais il modifie également la rigidité à la flexion et la conception des raccords d'extrémité, il nécessite donc sa propre évaluation minutieuse.
Vérifier la sécurité en usine : qualité de fabrication et conformité
Un certificat sur un site Web n'est pas la même chose qu'un système de fabrication qui produit systématiquement des tubes sûrs. Lorsque vous évaluez un fournisseur CSST, renseignez-vous sur l’analyse des matériaux, le contrôle du processus de soudage et les tests de pression finale. Ce sont les étapes concrètes qui séparent une usine mature d’un simple importateur de tubes.
Zhejiang Zhenlong Energy Equipment Technology Co., LTD. est un fabricant qui suit cette voie disciplinée. Basée à Yuyao, Ningbo, la société exploite une installation de 40 acres avec un bâtiment d'usine de 30 000 mètres carrés, 30 lignes de production de soudage et de formage et deux lignes de production continue de fours à hydrogène solide à fusion. Les matériaux entrants et sortants sont vérifiés avec un spectromètre à lecture directe pour la composition métallique, et les assemblages finis sont vérifiés avec des testeurs d'étanchéité. La société est titulaire d'une licence de fabrication d'équipements spéciaux de la République populaire de Chine pour les canalisations sous pression, possède des rapports de certification CE par l'intermédiaire d'un centre d'essai national et est membre de la China Urban Gas Association. Ce ne sont pas des insignes décoratifs ; ils prouvent que les points de contrôle de la traçabilité des matériaux, du soudage et des tests d'étanchéité sont effectivement en place.
| Vérifier l'article | Pourquoi c'est important | Signal d'entrée/sortie |
|---|---|---|
| Qualité de l'acier inoxydable et épaisseur de paroi | Définit la tolérance à la corrosion et la pression nominale | Le certificat matériau correspond à la qualité commandée |
| Uniformité de l'ondulation | Les vagues irrégulières provoquent une concentration de stress | Hauteur et profondeur uniformes sur toute la longueur |
| Conducteur de liaison installé | Empêche les arcs électriques induits par la foudre à travers le mur | Conformément à la norme NFPA 54/code local, la résistance mesurée est faible |
| Rayon de courbure respecté | Les courbures prononcées plissent l'ondulation et raccourcissent la durée de vie en fatigue | Pas de pli, pas de déformation ovale à aucun virage |
| Compatibilité des raccords | Des filetages ou des surfaces d'étanchéité mal assortis provoquent des fuites | Le connecteur et la vanne appartiennent à la même famille de systèmes |
| Test de pression après installation | Confirme que l'ensemble est étanche au gaz avant l'entretien | La pression d'essai est maintenue pendant la durée requise |
Foire aux questions sur la sécurité à la CSST
La CSST doit-elle être cautionnée ?
Oui. Un système CSST non lié est plus vulnérable aux arcs induits par la foudre. Suivez la norme NFPA 54 et votre code électrique local pour relier le tube avant de le mettre en service.
La CSST peut-elle être installée à l’extérieur ?
Uniquement si le produit porte une classification extérieure explicite pour l'exposition aux UV et à la corrosion. Le CSST standard recouvert de PVC jaune est généralement destiné aux conduites de gaz intérieures.
Quel est le rayon de courbure minimum pour le CSST ?
Cela dépend du diamètre du tube et de la construction du mur. Suivez toujours le minimum indiqué par le fabricant ; se plier au-delà de cette limite plissera l’ondulation.
Comment vérifier un produit certifié CSST ?
Demandez la licence de fabrication de canalisations sous pression, le rapport de test tiers et toute certification spécifique au marché telle que CE. Vérifiez le numéro du rapport si possible.
Combien de temps dure l'acier inoxydable 304 CSST ?
Dans un environnement intérieur sec avec une bonne liaison, le 304 CSST devrait normalement durer plusieurs décennies. L’exposition au chlorure ou les dommages mécaniques réduiront cette durée de vie.
Les raccords sont-ils aussi importants que le tube lui-même ?
Statistiquement, la plupart des fuites signalées se produisent au niveau des terminaisons et des vannes. Investissez dans des raccords assortis du même fabricant et serrez-les selon les spécifications.
