Réponse rapide : comment faire correspondre un connecteur à votre appareil à gaz
Le bon connecteur d'appareil à gaz en acier inoxydable est sélectionné en faisant correspondre trois éléments à la fois : le diamètre d'entrée de l'appareil, la distance physique entre l'appareil et le robinet d'arrêt et le type de filetage du raccord d'extrémité requis par l'installation locale. Pour la plupart des cuisinières à gaz résidentielles, un Diamètre nominal de 1/2 pouce tube à gaz ondulé en acier inoxydable d'une longueur de 24 à 48 pouces couvre les aménagements de cuisine courants. Les sécheuses à gaz utilisent généralement le même diamètre de 1/2 pouce, mais sur une longueur plus longue d'environ 48 à 60 pouces afin que l'unité puisse être tirée vers l'avant pour le nettoyage. Les chauffe-eau à gaz nécessitent souvent un connecteur de 3/8 pouces ou 1/2 pouces en fonction de l'entrée BTU de l'unité. Vérifiez la plaque signalétique de l'appareil ou le manuel d'installation pour connaître la taille d'entrée requise avant de commander un connecteur est la seule étape qui évite la plupart des erreurs de dimensionnement.
Les sections ci-dessous présentent la logique de dimensionnement, la qualité des matériaux, les longueurs standard, la structure, les habitudes d'installation et un ensemble de questions fréquemment posées recueillies lors de conversations d'achat réelles autour des tubes ondulés en acier inoxydable pour les appareils à gaz de raccordement.
De quoi est fait un connecteur de gaz ondulé en acier inoxydable

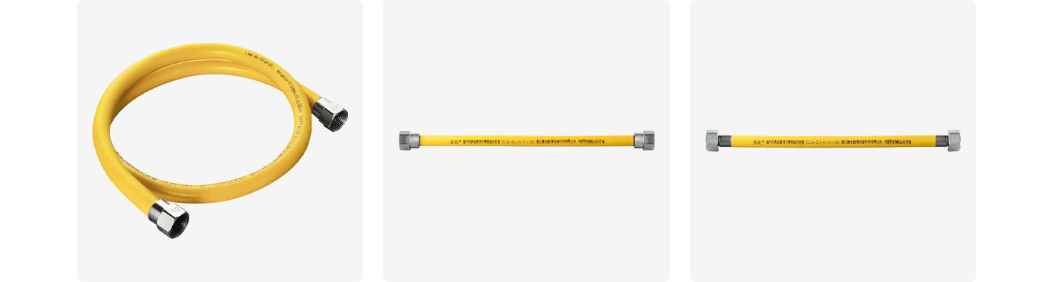

Un connecteur pour appareil à gaz en acier inoxydable appartient à la famille des tuyaux métalliques. Dans son cœur se trouve un tube ondulé en acier inoxydable, formé avec un motif d'ondulation annulaire (en forme d'anneau) ou en spirale, ce qui permet à un tube métallique de se pincer et de fléchir sans se fissurer. Ce noyau flexible est généralement enveloppé dans une gaine en PVC souple extrudé qui est ignifuge et résistant à l'exposition aux ultraviolets, protégeant le métal situé en dessous de l'abrasion, de la graisse de cuisine et de l'usure générale de manipulation. Des raccords d'extrémité filetés sont fixés de chaque côté afin que le connecteur puisse relier une conduite de gaz rigide ou un robinet d'arrêt à une extrémité à la propre entrée de gaz de l'appareil à l'autre.
Les tubes ondulés en acier inoxydable pour le raccordement des appareils à gaz sont généralement fabriqués à partir de Acier inoxydable de qualité 304 ou 304L , choisi pour son équilibre entre résistance à la corrosion, soudabilité et performances de vieillissement à long terme par rapport à l'acier au carbone ordinaire. Étant donné que le tube est ondulé plutôt que lisse, il peut absorber de petites quantités de vibrations et de dilatation thermique au niveau du joint, ce qui réduit les contraintes sur les connexions filetées lors de l'utilisation, de l'entretien ou du remplacement normal de l'appareil.
Contrairement aux tuyaux rigides en fer noir, une conduite de gaz flexible en acier inoxydable n'a pas besoin d'être coupée, filetée ou pliée sur place. Il est installé sous forme d'assemblage prêt à l'emploi, ce qui explique en partie pourquoi les tuyaux de gaz ondulés en acier inoxydable sont devenus le choix courant pour connecter des appareils électroménagers qui doivent occasionnellement être déplacés pour le nettoyage ou l'entretien, tels que les cuisinières et les sécheuses.
À l’intérieur du connecteur : composants principaux et comment ils s’emboîtent
Le schéma ci-dessous montre les principales parties d'un connecteur de gaz ondulé en acier inoxydable typique, avec le gain de protection partiellement représenté afin que le noyau ondulé en dessous soit visible.
- Écrou d'extrémité - enclenchez le filetage du robinet d'arrêt de l'appareil ou du robinet de gaz.
- Noyau de tube ondulé en acier inoxydable - le conduit supportant la pression, ondulé pour permettre une flexion sans vrillage.
- Gaine de protection en PVC - protège le noyau métallique de l'abrasion, de l'humidité, de la graisse et de l'exposition aux ultraviolets.
- Connecteur fileté - filetage mâle ou femelle dimensionné pour correspondre à la norme de plomberie régionale utilisée.
- Rondelle d'étanchéité - former un joint étanche à l'endroit où le connecteur rencontre le port de la vanne ou de l'appareil.
Facteurs clés à vérifier avant de sélectionner un connecteur
Diamètre et capacité de débit de gaz
Le diamètre interne d'un tube de gaz flexible en acier inoxydable détermine la quantité de gaz qui peut le traverser par minute. Un connecteur sous-dimensionné sur un appareil à BTU élevé peut restreindre le débit et affecter les performances du brûleur, tandis qu'un connecteur surdimensionné gaspille simplement de l'espace de routage sans ajouter d'avantages. Faire correspondre le diamètre du connecteur au raccord d’entrée de l’appareil est le point de départ et non une réflexion après coup.
Longueur totale et distance de routage
Mesurez la distance réelle entre le robinet d'arrêt et l'entrée de l'appareil, y compris les coudes autour des armoires ou des niches murales, évitez de commander un connecteur trop court à atteindre ou si longtemps qu'un jeu excessif doit être enroulé derrière l'appareil.
Type de raccord d'extrémité et norme de filetage
Les raccords évasés, les filetages de tuyaux en fer mâle (MIP) et de tuyaux en fer femelle (FIP) sont les configurations courantes. Le filetage de sortie de la vanne et le filetage d'entrée de l'appareil ne correspondent pas toujours, donc confirmer les deux extrémités avant l'achat pour éviter d'avoir à se procurer un adaptateur plus tard.
Qualité du matériau et épaisseur de paroi
Un connecteur de gaz en acier inoxydable 304 constitue la référence commune pour une utilisation résidentielle intérieure et commerciale légère en raison de sa résistance à la corrosion dans les environnements typiques de cuisine et de buanderie. L'épaisseur de la paroi affecte à la fois la flexibilité et la tolérance à la pression, de sorte que les installations commerciales plus lourdes peuvent nécessiter un tube à paroi plus épaisse.
Pression nominale de service
Chaque connecteur est conçu pour une pression de service maximale. Les connexions d'appareils résidentiels au gaz naturel et au propane fonctionnent généralement à basse pression, mais les équipements de cuisine commerciale ou les connexions de régulateurs plus gros peuvent fonctionner à une pression plus élevée qui nécessite un connecteur évalué en conséquence.
Guide de dimensionnement des connecteurs par type d'appareil à gaz
Le tableau ci-dessous résume les diamètres nominaux et les plages de longueurs typiques observées sur les appareils à gaz domestiques et commerciaux courants. Les exigences réelles doivent toujours être vérifiées par rapport au manuel spécifique de l'appareil, car les puissances nominales varient selon les modèles.
| Type d'appareil | Diamètre nominal typique | Plage de longueur typique | Raccord d'extrémité commun |
|---|---|---|---|
| Cuisinière à gaz/table de cuisson | 1/2 po | 24 à 48 pouces | Flamme ou MIP |
| Chauffe-eau à gaz | 3/8 - 1/2 po | 24 à 36 pouces | Flamme |
| Sécheuse à gaz | 1/2 po | 48 à 60 pouces | Flamme ou MIP |
| Compteur de gaz / Régulateur | 3/4 - 1 po | 12 à 24 pouces | MIP / FIP |
| Chauffage mural/espace | 3/8 po | 18 - 36 pouces | Flamme |
| Grill extérieur/chauffage de terrasse | 1/2 po | 36 à 60 pouces | Flamme ou connexion rapide |
Longueurs standard et comment choisir la bonne
Les tuyaux de gaz ondulés en acier inoxydable sont généralement stockés dans un ensemble de longueurs standard afin que les installateurs puissent choisir la correspondance la plus proche plutôt que de commander sur mesure pour chaque travail. Une approche pratique consiste à mesurer la distance en ligne droite entre la sortie de la vanne et l'entrée de l'appareil, à ajouter une petite marge pour une courbure douce plutôt qu'un coin serré, et à arrondir à la longueur disponible en stock suivant. Laisser le connecteur légèrement détendu, plutôt que tendu, permet de tirer l'appareil vers l'avant pour le nettoyage ou l'entretien sans exercer de pression sur les raccords d'extrémité.
Il est généralement déconseillé d’enrouler un long connecteur pour attraper le jeu inutilisé. Des enroulements serrés répétés peuvent durcir les ondulations au fil des années de mouvement de l'appareil. Il est donc préférable de choisir une longueur qui correspond à la distance de routage réelle plutôt que d'acheter des produits surdimensionnés et d'enrouler l'excédent.
Acier inoxydable 304 par rapport à d'autres matériaux de tubes courants
Un connecteur de gaz en acier inoxydable 304 est préféré pour le fonctionnement des appareils à gaz en intérieur, en grande partie en raison de sa teneur en chrome et en nickel, qui forme une fine couche d'oxyde passif sur la surface qui résiste aux taches et aux piqûres dans l'air typique d'une cuisine ou d'une buanderie. Comparé à l'acier inoxydable 201, qui remplace une partie du nickel par du manganèse pour réduire les coûts, le grade 304 résiste généralement mieux à une exposition à long terme à l'humidité et aux produits chimiques de nettoyage ménager doux. L'acier au carbone renforcé, parfois présent dans la quincaillerie plus ancienne ou moins coûteuse, repose sur un revêtement de zinc qui peut s'user avec le temps, après quoi l'acier sous-jacent est exposé à la corrosion.
Un tube à gaz flexible en acier inoxydable de qualité 304 ou 304L a également tendance à mieux conserver sa flexibilité grâce à des cycles de pliage répétés, car les ondulations sont moins sujettes à l'écrouissage et à la fissuration que les alternatives plus fines ou de qualité inférieure.
| Propriété | Inox 304 Steel | Acier inoxydable 201 | Acier Galvanisé |
|---|---|---|---|
| Résistance à la corrosion | Plus haut | Modéré | Abaisser une fois le revêtement utilisé |
| Flexibilité Rétention | Bon | Bon | Modéré |
| Utilisation intérieure typique | commun | commun in budget lines | Moins courant aujourd'hui |
Résistance à la corrosion et performances à long terme en service
La teneur en chrome des aciers inoxydables 304 et 304L forme un film d'oxyde passif auto-réparant sur la surface du tube. Lorsque la surface est rayée lors de la manipulation ou de l'installation, ce film a tendance à se reformer tout seul compte tenu de l'exposition normale à l'air, ce qui explique en partie pourquoi les tubes ondulés en acier inoxydable pour les appareils à gaz de raccordement continuent d'être préférés aux alternatives en acier au carbone ordinaire dans les cuisines et les buanderies où l'humidité et les éclaboussures occasionnelles sont courantes.
Les performances à long terme sont toujours influencées par l'environnement d'installation. Un contact direct prolongé avec des produits de nettoyage à base de chlore, de l'air salin à proximité des propriétés côtières ou une accumulation d'eau stagnante autour du connecteur peut progressivement affecter l'acier inoxydable sur de nombreuses années. Garder le connecteur à l'écart des zones d'éclaboussures de produits chimiques agressifs et garantir que la zone d'installation dispose d'une ventilation raisonnable permettant une durée de vie plus longue.
Meilleures pratiques d'installation et de manipulation
- Coupez l'alimentation en gaz au niveau de la vanne principale ou de l'appareil avant de retirer un ancien connecteur.
- Inspectez une nouvelle conduite de gaz flexible en acier inoxydable pour déceler des plis, des bosses ou des dommages causés par le transport avant de la monter.
- Évitez les courbures plus serrées que le rayon de courbure minimum du connecteur, car les plis pointus peuvent affaiblir les ondulations.
- Faites tourner l'écrou d'extrémité lors du serrage plutôt que de serrer le corps du tube, ce qui évite que les ondulations ne soient soumises à des contraintes.
- Utilisez une clé de taille appropriée et évitez de serrer trop les joints filetés au-delà de ce qui est nécessaire pour une étanchéité parfaite.
- Effectuez une vérification des bulles d'eau et de savon sur chaque joint après l'installation pour confirmer qu'il n'y a pas de fuite avant de rétablir le débit de gaz.
- Acheminez le connecteur loin des chemins de flamme du brûleur, des zones d'égouttement du four et des composants mobiles du sèche-linge pour éviter la chaleur ou l'usure mécanique.
Erreurs courantes à éviter lors du choix d'un connecteur
- Réutilisez un ancien connecteur sur un appareil nouvellement installé au lieu d'en installer une nouvelle dimensionné sur la nouvelle unité.
- La sélection d'un diamètre plus petit que celui requis par l'entrée de l'appareil, ce qui peut restreindre le débit de gaz vers le brûleur.
- Acheminer le connecteur à travers un espace de porte d'armoire ou un chemin de tiroir où il peut être pincé à plusieurs reprises au fil du temps.
- Ignorer le rayon de courbure minimum du fabricant lors de l'insertion du connecteur dans un espace restreint derrière un appareil.
- Mélanger des types de filetage incompatibles avec des adaptateurs improvisés au lieu de trouver un connecteur avec le bon embout.
- Ignorer la vérification des fuites après l'installation, qui est une étape rapide qui confirme que chaque joint est correctement scellé.
À propos de la technologie des équipements énergétiques de Zhejiang Zhenlong
Zhejiang Zhenlong Energy Equipment Technology Co., Ltd. recherche, fabrique et traite des équipements énergétiques, avec une gamme de produits comprenant des tuyaux métalliques, des composants de gazoducs, des raccords de plomberie, des appareils sanitaires, des vannes, des produits en plastique et du matériel. L'entreprise opère à partir d'une installation à Yuyao, Ningbo, Zhejiang, couvrant une superficie d'environ 40 acres avec un bâtiment d'usine d'environ 30 000 mètres carrés.
La capacité de production comprend 30 lignes de soudage et de formage ainsi que 2 lignes de four à hydrogène de fusion solide ininterrompue, soutenues par des équipements de test tels qu'un spectromètre à lecture directe d'analyse de matériaux métalliques et un testeur d'étanchéité à l'écoulement utilisé pour vérifier les assemblages finis avant qu'ils ne quittent l'usine. En tant que fabricant de connecteurs de gaz en acier inoxydable et fournisseur de connecteurs de gaz en acier inoxydable, la société produit des tubes ondulés en acier inoxydable pour le raccordement des appareils à gaz ainsi que des produits de tuyaux et de raccords de tuyauterie métallique associés, soutenus par une équipe interne de recherche, de conception et de production.
Travaillant en tant que fabricant de connecteurs de gaz flexibles, Zhejiang Zhenlong Energy Equipment Technology continue de nouer des relations de coopération avec des partenaires nationaux et internationaux autour d'objectifs de fabrication communs.
Foire aux questions
T1. Qu'est-ce qu'un connecteur de gaz en acier inoxydable ?
Un ensemble de tuyaux métalliques flexibles qui reposent sur une vanne d'alimentation en gaz à l'entrée d'un appareil, construit autour d'un noyau de tube ondulé en acier inoxydable 304 ou 304L avec une gaine de protection en PVC et des raccords d'extrémité filetés.
Q2. Qu'est-ce qu'un tube à gaz ondulé en acier inoxydable ?
Le tube métallique strié en forme d'accordéon au centre du connecteur. Ses ondulations annulaires ou en spirale confèrent au tube de la flexibilité tout en maintenant la pression du gaz en toute sécurité sur toute sa longueur.
Q3. Qu'est-ce qu'un connecteur flexible pour appareil à gaz ?
Tout connecteur conçu pour se pincer et fléchir pendant l'installation et le mouvement de l'appareil, par opposition aux tuyaux rigides en fer noir ou en cuivre. Les connecteurs ondulés en acier inoxydable sont l’option flexible la plus utilisée à l’intérieur.
Q4. A quoi servent les raccords de gaz en inox ?
Raccordement d'une conduite de gaz fixe ou d'un robinet d'arrêt à des appareils à gaz domestiques et commerciaux, permettant une petite quantité de mouvement pour le nettoyage, l'entretien ou le remplacement de l'appareil.
Q5. Quels appareils utilisent des connecteurs de gaz ?
Cuisinières et tables de cuisson à gaz, fours, chauffe-eau sans réservoir et à accumulation, sécheuses, radiateurs muraux ou individuels, foyers à gaz, compteurs et équipements de cuisson extérieurs tels que des grils et des chauffages de terrasse.
Q6. Quelle est la différence entre un tuyau de gaz et un connecteur de gaz ?
Les deux termes désignent souvent le même produit. Le connecteur fait généralement référence à l'assemblage fixe et conforme au code dépendant d'un appareil à une vanne d'arrêt, tandis que le tuyau peut parfois décrire un tube flexible plus général.
Q7. De quelle taille de connecteur de gaz ai-je besoin ?
La taille dépend du diamètre correct du raccord d'entrée de l'appareil, de sa demande en BTU et de la distance physique par rapport au robinet d'arrêt. La plaque signalétique de l'appareil ou le manuel d'installation sont à l'endroit le plus fiable à vérifier.
Q8. Quelle taille de connecteur de gaz est utilisé pour une cuisinière à gaz ?
La plupart des cuisinières à gaz et tables de cuisson résidentielles utilisent un connecteur de diamètre nominal de 1/2 pouce, généralement compris entre 24 et 48 pouces de long, bien que certains modèles puissent nécessiter une taille différente, comme indiqué dans le manuel.
Q9. Quelle taille de connecteur de gaz est utilisée pour une sécheuse à gaz ?
Les sécheuses à gaz utilisent également généralement un connecteur de diamètre nominal de 1/2 pouce, généralement d'une longueur plus longue d'environ 48 à 60 pouces afin que la sécheuse puisse être retirée pour accéder au piège à charpie et le nettoyer.
